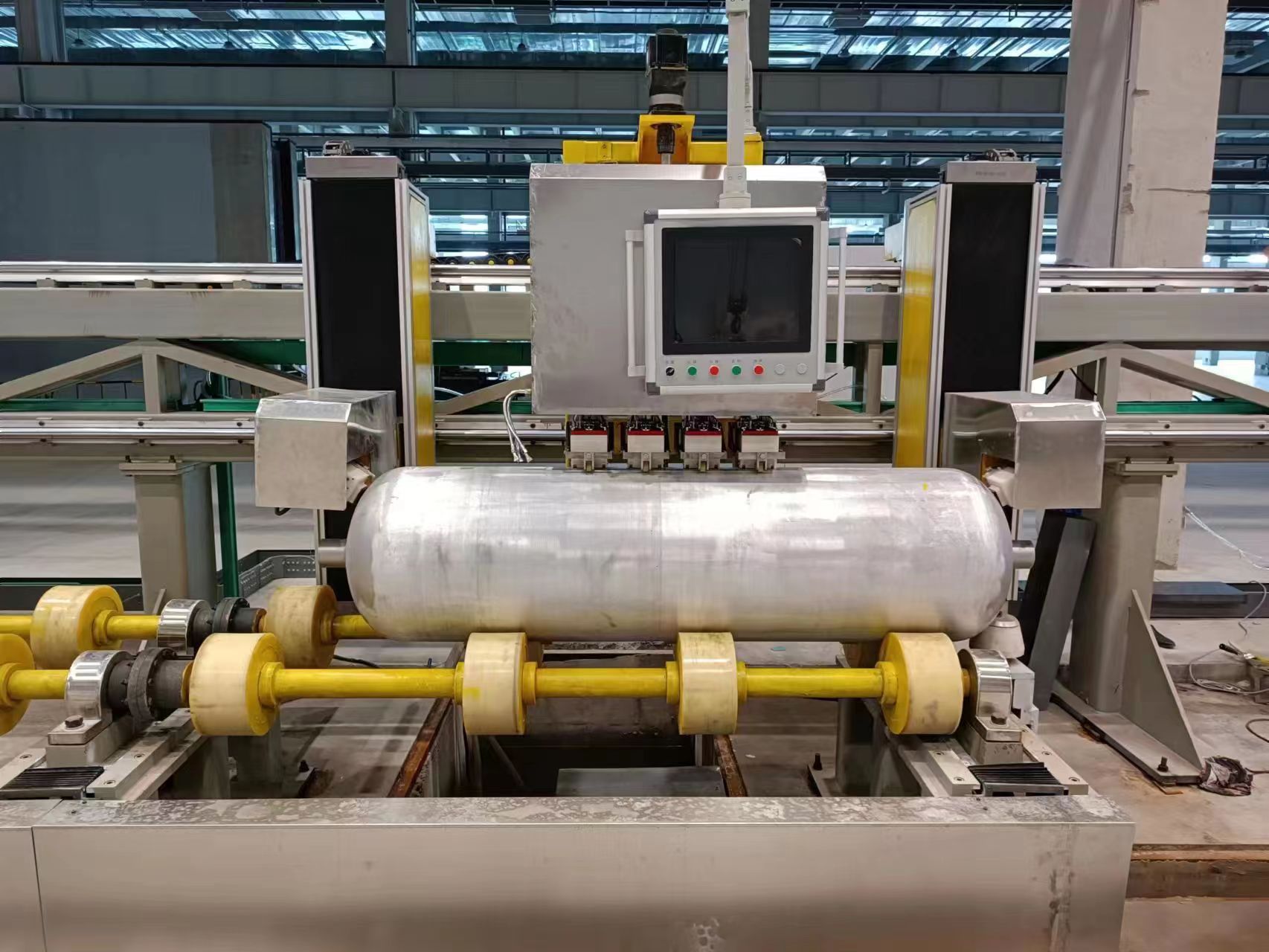

產品概述

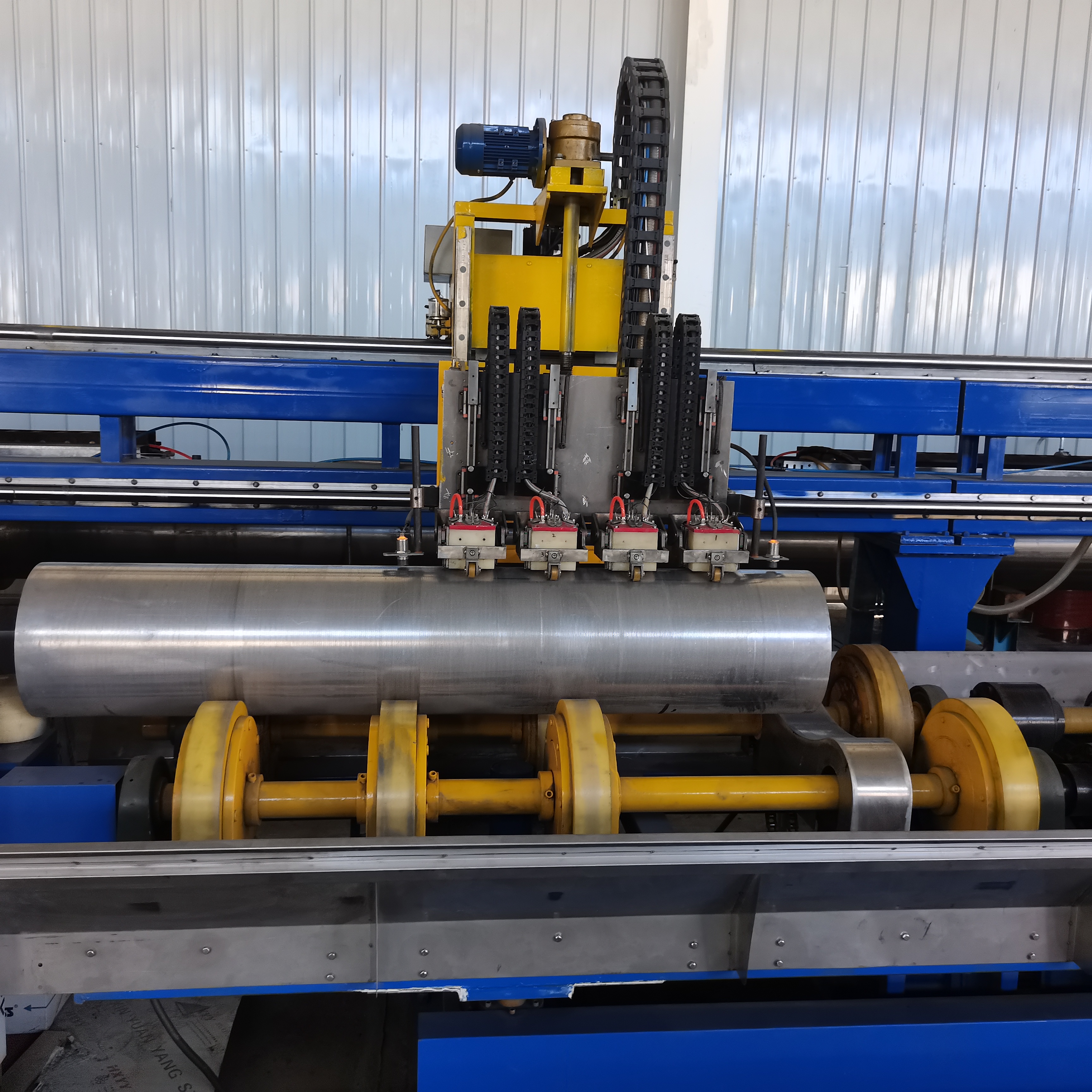

本設備適用于鈦合金管直縫和環縫檢測。整套系統集成在一個4軸檢測平臺上，水、電可快捷插拔，平臺放置鈦合金管側方。檢測直縫時把鈦合金管直縫旋轉至側方，檢測探頭調整至焊縫位置然后將探頭放置在焊維兩側，探頭開始噴水檢測，檢測平臺沿地軌行走至焊縫結束位置，檢測時通過激光焊縫跟蹤裝置判斷焊縫位置對探頭架進行調整，達到精確檢測的目的。

檢測環縫時將探頭架旋轉90度，將探頭架騎在環縫旋轉鈦合金管一周對環縫進行檢測。

系統采用計算機控制與信號實時采集處理相結合技術，利用相控陣數字超聲探傷儀在高速計算機的支持下實現自動檢測缺陷，自動評估缺陷，顯示并記錄(缺陷)回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

產品特點

采用 12通道數字式超聲波探傷儀采用中文操作界面

探傷速度只需要 40 秒左右

有A型掃描和 B型掃描兩種顯示可存儲量 200 萬支氣瓶檢測數據

主要參數

氣瓶直徑:中60-650 mm

氣瓶壁厚:3.0-30 mm

氣瓶長度:600-3500m

氣瓶重量:1000Kg

●材料:30CrMo、34CrMo、37Mn等探傷方式:超聲波自動探傷

通道數:12 通道

檢測速度:40--60 秒/支

檢測范圍:全瓶體及壁厚
